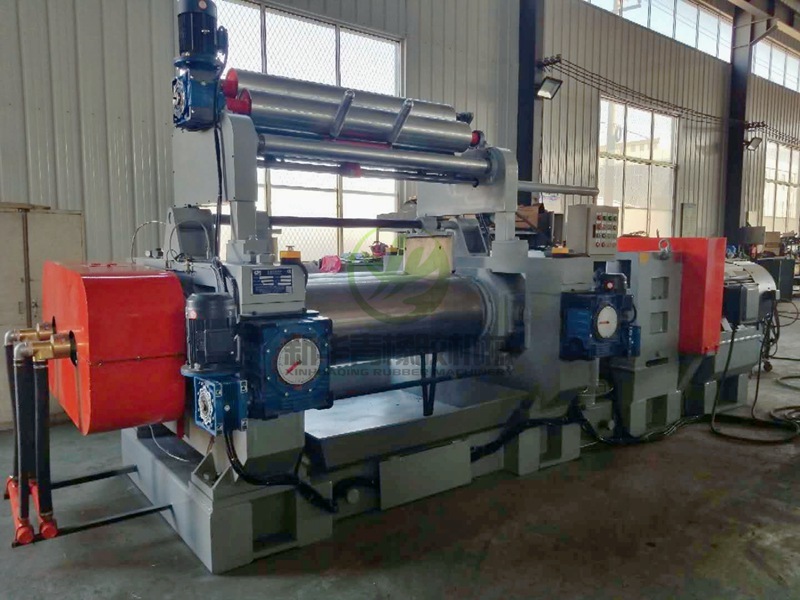

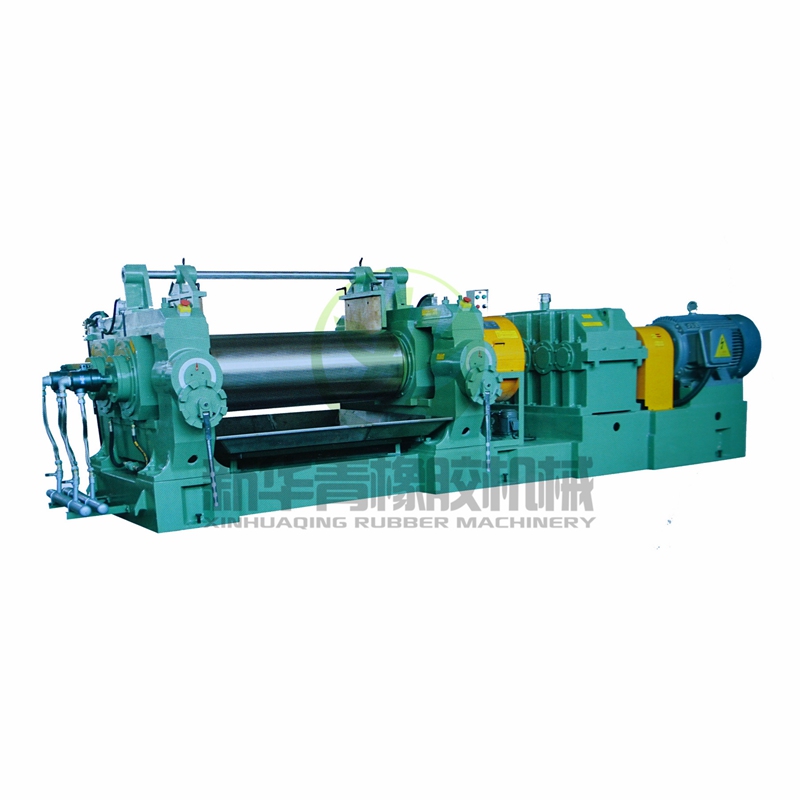

XK-560(22吋)開煉機

一、主要參數

二、主要配置

1、輥筒
（1）型式：前輥鉆孔輥 、后輥中空輥
（2）材質：合金冷硬鑄鐵LTG-H，離心鑄造
（3）工作部分表面硬度：HS68-75
（4）軸承：采用自動調心滾動軸承
（5）軸承座：采用灰口鑄鐵，經退火處理后加工制成，并附潤滑油孔。
（6）軸承座密封：灰鐵鑄造端蓋，氈圈密封，內外側均不漏油。
（7）輥筒冷卻：采用國產優質銅旋轉接頭密封效果好，使用壽命長。
2、底座及機架
（1）底座：采用矩形管、槽鋼整體焊接結構，振動時效處理后機械加工。
（2）機架：采用鋼板焊接結構，經時效處理后機械加工，整體強度更高、更可靠，外形美觀。
（3）壓蓋：采用鑄鋼結構經退火后機械加工。
3、調距裝置：專用電動調距
（1）調整范圍：1-15mm
（2）由調距螺母、調距絲杠、電機、減速機、刻度盤等組成
4、安全裝置
（1）采用安全片形式
（2）每臺產品安全片配件2件
5、擋膠板
（1）型式：手動軸向移動
（2）材質：采用鋼板結構、安裝穩定
6、接料盤：采用優質鋼材焊接而成
7、減速器：ZSYF-400單輸入、單輸出軸、硬齒面
8、緊急停車和制動裝置
（1）型式：由按壓式急停開關及腳觸安全制動裝置進行控制
（2）剎車能力：剎車后輥筒轉動不超過1/4周
9、潤滑系統
（1）輥筒軸承潤滑：采用稀油強制潤滑方式
（2）減速器齒輪潤滑：采用油池飛濺潤滑方式
10、電氣控制：主要由電動機、限位開關和電氣控制柜及安裝在機體旁的操作盒組成，以滿足各傳動電動機的啟動運轉及制動，主要低壓電氣元件采用正泰電器。
本機電動機采用星三角形降壓起動，點動反轉和供緊急停車用的反轉制動系統。連線采取機械和電器的雙重聯鎖，安全可靠。本機采用接觸器作零電壓保護，空氣開關和斷路器作短路保護，熱繼電器作過載保護。
11、翻膠裝置： 結構為自動式液壓翻膠裝置，采用變頻器控制、無極變速、輥筒鍍硬鉻、油缸連接方式為內螺紋、時間繼電器為數顯式。
