懸掛式膠片冷卻線
懸掛式膠片冷卻線

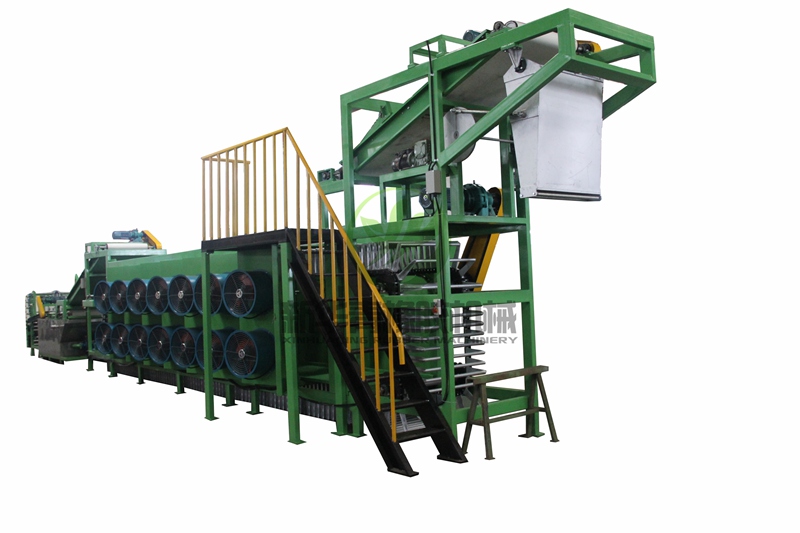

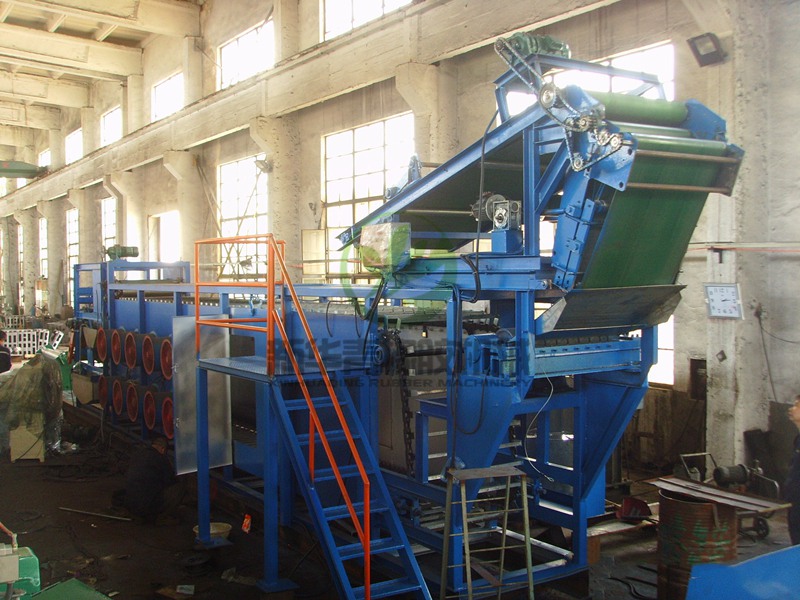

懸掛式膠片冷卻線釆用落地或架空結構，強制風冷，具有結構合理、操作靈活、高自動化等優點。該機主要由主機、電控系統兩大部分組成：主機分為前接取裝置、冷卻裝置、攪拌冷卻裝置、提升裝置、掛膠裝置、自動拾片裝置、上下擺膠裝置、扶梯、欄桿、平臺及支撐框等，電控系統整線采用PLC統一控制。
|
型號 |
XPG-600 |
XPG-900 |
|
適用壓片機速度 |
3-35m/min |
3-35m/min |
|
適用膠片厚度 |
4-10mm |
6-12mm |
|
膠片最大寬度 |
600mm |
900mm |
|
冷卻后膠片溫度 |
≤40℃（室溫20℃）或不高于室溫5℃ |
|
|
冷卻風機數量 |
12-16臺 |
24-32臺 |
|
掛膠片高度 |
1000mm |
1400mm |
|
冷卻掛桿鏈條速度 |
1-1.26 |
1-1.26 |
|
全線總功率 |
16kW |
24kW |
|
全線總長 |
12-14m |
18-22m |
